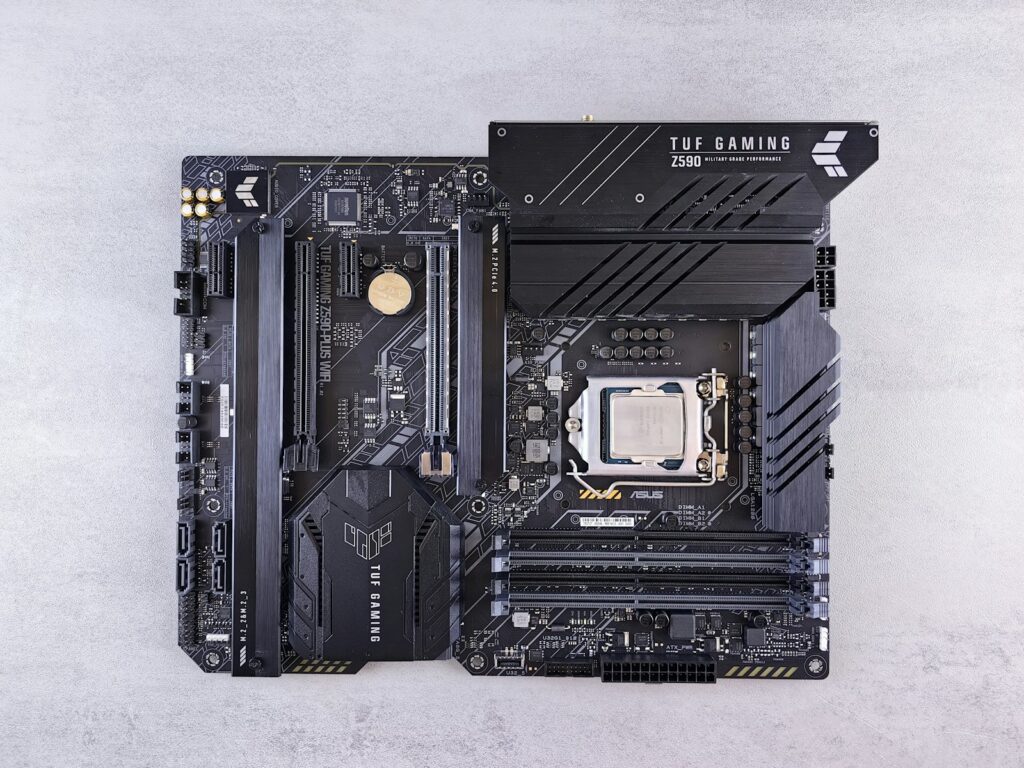

La placa base, placa madre, tarjeta madre, motherboard… o simplemente “la mother”, como le decimos entre colegas, es uno de esos componentes de la PC que todo el mundo menciona, pero muy poca gente entiende realmente qué hace. Y créeme: es muchísimo más importante de lo que parece. De hecho, es uno de los siete componentes fundamentales de cualquier PC, y probablemente uno de los que más influencia tiene en cómo funciona todo lo demás.

Para que te hagas una idea rápida, imagina que tu PC es una oficina. La motherboard sería el gerente: la persona que recibe la información de arriba, la distribuye al resto del equipo y se asegura de que cada uno tenga lo que necesita para trabajar. Sin ese gerente, el resto del equipo ni sabría qué hacer.

Hoy te voy a explicar, sin enredos, cómo funciona una placa base, cuáles son sus partes, sus tamaños, sus conectores, y en general, todo lo que necesitas saber para elegir una buena o simplemente entender mejor tu PC.

Los distintos tamaños de placas madre

Existen cuatro formatos que son los que se ven en prácticamente todas las PCs del mundo:

1. ATX (el tamaño estándar)

Es el más común: alrededor de 30.5 × 24.4 cm. Pueden variar un poquito, pero anda por ahí. Es el formato preferido porque suele tener más puertos, más ranuras y mejores opciones de expansión.

2. Micro-ATX (o mATX)

Tienen el mismo ancho que las ATX, pero son más cortitas. A veces incluso cuadradas. Son perfectas para quienes quieren algo un poco más compacto pero sin perder demasiadas funciones.

3. Mini-ITX

Estas sí que son pequeñas: 17 × 17 cm. Monísimas, ideales para PCs mini o setups compactos, aunque lógicamente tienen menos conectividad.

4. E-ATX (Extended ATX)

Más grandes que las ATX normales. Se usan para equipos gama alta, estaciones de trabajo o builds muy cargadas.

Como regla general, a mayor tamaño, más conectividad… aunque siempre hay excepciones. Para identificar el formato, casi siempre basta con mirar el nombre: una placa A520M suele ser micro-ATX, una Z790-I suele ser Mini-ITX, etc. Las ATX y E-ATX suelen venir sin letra.

El chipset: el “cerebro administrativo” de la placa

Si miras la placa por arriba, vas a ver un chip cubierto por un disipador. Ese es el chipset. Es como una mini computadora ahí dentro:

• Maneja la comunicación entre componentes
• Gestiona energía
• Controla velocidades de puertos
• Determina cuántos USB tiene la placa
• Indica cuántos carriles PCIe soporta
• Y sobre todo, define qué CPUs son compatibles

De hecho, con solo saber el chipset de tu placa (por ejemplo, B650, Z690, X670, etc.) ya sabes qué procesadores le puedes poner. Por eso en todos los modelos aparece en el nombre: Z790 AORUS, X670E Hero, H610M, etc.

El socket: el lugar donde va el procesador

Arriba, en la zona central, está el socket, que es donde se instala la CPU. Cada socket pertenece a una familia de procesadores.

Por ejemplo:

• AM4 → Ryzen hasta la serie 5000
• AM5 → Ryzen modernos (7000 y en adelante)
• LGA1700 → Intel 12ª/13ª/14ª gen
• LGA1200 → Intel 10ª/11ª gen

Lo más delicado de esta parte son los pines del socket. No los toques jamás. Si no hay CPU instalada, deja la tapita puesta.

Las VRM: guardianas del voltaje

Todo alrededor del procesador vas a ver una especie de “bloques” metálicos. Son las VRM, que regulan el voltaje del CPU.

Lo que hacen básicamente es transformar los 12 V de la fuente en un voltaje estable (1 a 1.5 V) que el procesador necesita para trabajar de manera segura. Si las VRM son malas, tu CPU puede andar inestable, calentarse más o incluso no funcionar bien para tareas pesadas o overclock.

Por eso los disipadores y la ventilación en esta zona son clave.

Los slots de memoria RAM

A la derecha del CPU están los sockets de la RAM. Suelen ser dos o cuatro. Algunas placas usan código de colores para decirte en qué ranuras poner los módulos si solo tienes dos.

Pero lo importante es saber que la RAM siempre va aquí, que es un conector muy firme y que debe hacer clic por ambos lados.

Conectores de alimentación

Hay dos conectores clave:

• EPS (4 u 8 pines) → alimenta el CPU
• ATX 24 pines → alimenta la placa completa

Sin estos dos conectados, la PC directamente no arranca.

Puertos M.2 para SSD

En la mitad inferior están los M.2, donde conectas tus SSD NVMe.

Pueden estar:

• Tapados con un disipador (placas gama media/alta)
• Totalmente expuestos (placas económicas)

Puedes tener desde 1 hasta 5 puertos según el modelo.

Puertos PCI Express

Son las ranuras largas donde conectas:

• Placas de video (lo más común)
• Tarjetas de red
• Capturadoras
• Tarjetas de sonido
• Y cualquier expansión

Las ranuras varían en tamaño según la cantidad de carriles PCIe (x1, x4, x8, x16).
Un dato útil: una tarjeta pequeña puede colocarse en un slot grande, pero no al revés.

La pila BIOS: sí, es literalmente una pila de reloj

Sirve para mantener configuraciones básicas aunque la PC esté desconectada. Si activaste XMP, no se borra al apagar.

El panel trasero (I/O)

Aquí están todos los puertos externos:

• USB de todos los tipos
• Salidas de video (si tu CPU tiene gráficos integrados)
• Ethernet
• Audio
• A veces PS2 o VGA si la placa es antigua

Depende muchísimo del modelo.

Conectores pequeños importantes

CPU Fan

El más importante de todos. Aquí va el ventilador del disipador del CPU. No lo conectes en otro. Es este conector el que regula la velocidad del cooler según la temperatura.

Conectores SATA

Sirven para conectar discos duros tradicionales o SSD SATA.

Conectores RGB (3 y 4 pines)

Aquí mucho cuidado: si conectas un accesorio RGB en el puerto incorrecto, lo puedes quemar.

USB frontales del gabinete

• USB 3.0
• USB 2.0
• USB-C frontal (en placas nuevas)

Deben ir al conector correspondiente para que funcionen los puertos frontales del gabinete.

HD Audio

Es para el audio del frontal del gabinete. Aunque, honestamente, el audio de la parte trasera suele ser mejor.

F-Panel (botones del gabinete)

Aquí conectas:

• Botón de encendido
• Botón de reset
• LED de encendido
• LED de actividad del disco

Generalmente este es el más molesto de conectar porque los pines son pequeños y están muy juntos.

Resumen rápido

Una placa base incluye:

• Alimentación (EPS + 24 pines)
• Chipset (el administrador del sistema)
• Socket del CPU
• VRM para regular voltaje
• Slots de RAM
• M.2
• PCI Express
• SATA
• RGB
• USB frontales
• F-Panel
• I/O trasero

Todo conectado entre sí para que cada componente pueda comunicarse correctamente.
